一、简介
大功率温度稳相电缆组件由自制的精密连接器配接大功率电缆而成，电缆外径7.8mm。除具有频带宽、损耗低、均匀性好等优点外，其相位稳定性能优越，电缆损耗极低（18GHz时，衰减为0.7dB/m）。特别适用于对相位有特殊要求且有大功率要求的场合。
二、技术指标
|
组件类型
|
适用温度
|
频率范围
|
相位稳定性
|
插入损耗
|
电压驻波比
|
|
SMA-J/SMA-J
|
-65℃～+125℃
|
DC～18GHz
|
±2°(18GHz)
|
≤0.7dB/m(18GHz)
|
≤1.2
|
|
SMA-JW/SMA-JW
|
≤1.25
|
||||
|
N-J/N-J
N-K/N-K
|
≤1.3
|
||||
|
TNCA-J/TNCA-J
|
DC～16GHz
|

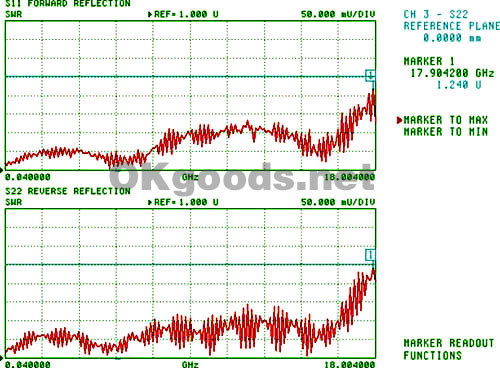

三、测试数据
