产品介绍

Gore PHASEFLEX测试电缆组件介绍：

用于生产测试的 GORE® PHASEFLEX® 微波/射频测试电缆组件具有特殊设计，能降低无线基础设施市场中生产测试环境的总测试费用。 此类组件的设计能承受在测试和生产车间环境中经常发生的频繁扭曲、弯折和振动。

此类组件性能稳定，可确保测试的精准性和可重复性，降低出现测试错误的风险，并减少为排除故障和系统校准而浪费的工时。 增强的耐用性和柔性使这些电缆具有更长的使用寿命，从而可减少电缆更换的需求，并大幅节省测试成本。 此外，使用这些测试组件无需扭矩扳手，因此可增加生产线的产出。

此类组件的特殊结构设计具有以下关键特点：

柔性、坚固应力释放套管

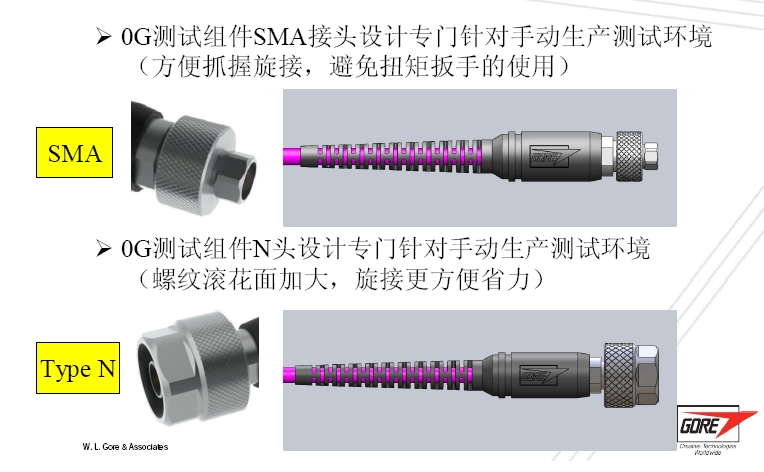

易握、快旋接连接器；无需使用扭矩扳手

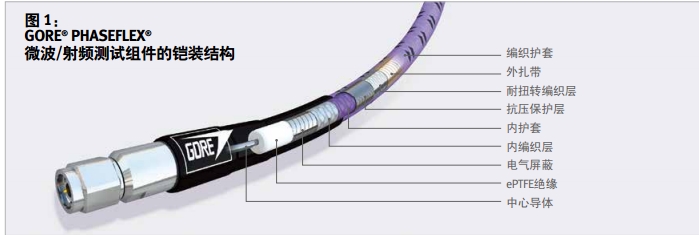

耐用、高柔性、小线径的电缆结构



大批量生产测试电缆组件参数¹

电气性能



Gore 电缆型号	0G
最高频率 (GHz)	6	18
典型电压驻波比 (VSWR)	1.08:1	1.27:1
典型插损 (dB)	1.2	2.19
阻抗（标称）(Ohms)	50
典型相位稳定性（度）2	± 0.5	± 2.0
典型幅度稳定性 (dB)2	< ± 0.05
介电常数（标称）	1.4
传播速度（标称）(%)	85
屏蔽效能（dB 到 18 GHz）3	> 100
时延（标称）ns/cm (ns/in)	0.04 (0.103)



机械和环境性能



中心导体	实心
电缆外径 mm (in)	5.3 (0.210)
标称重量 g/m (oz/ft)	65.0 (0.70)
最小弯曲半径 mm (in)	25.4 (1.00)
典型弯折寿命4	100,000
温度范围 (°C)	-55 至 125
耐压力 kgf/cm (lbf/in)	33.5 (187)
连接器抗拉力 N (lbf)	>445 (>100)



¹ 表中的电气参数基于长度为 1 m (39.4 in)，频率为 6 GHz 和 18 GHz 的组件。
³ 将电缆绕半径为 57 mm (2.25 in) 的芯轴缠绕作测试的值。
³ 测试规范参照 MIL-STD-1344，测试方法 3008。
⁴ 在最小弯曲半径二倍的情况下折弯 ± 90˚，测试组件在规定的整个弯折寿命期内均保持可靠性能。






订购信息 （以下测试电缆组件我公司常备大量现货）



产品型号	电缆类型	连接器 A	连接器 B	长度 in/(m)
0G0S10S1039.4	0G	SMA 公头	SMA 公头	39.4/(1.00)
0G0N10S1039.4	0G	精密 N 型公头	SMA 公头	39.4/(1.00)
0G0N10N1039.4	0G	精密 N 型公头	精密 N 型公头	39.4/(1.00)
0G0S10S1059.1	0G	SMA 公头	SMA 公头	59.1/(1.50)
0G0N10S1059.1	0G	精密 N 型公头	SMA 公头	59.1/(1.50)
0G0N10N1059.1	0G	精密 N 型公头	精密 N 型公头	59.1/(1.50)
